一、用途特点

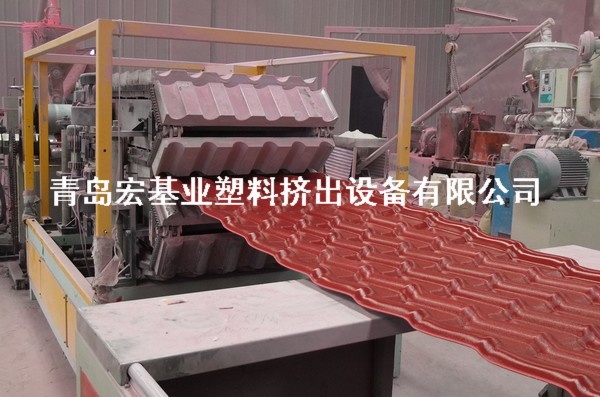

    ZSW-1050塑料琉璃瓦成型挤出辅机组及挤出机和机头联合配置，组成高效生产流水线，可连续生产PMMA-PVC或ABS-PVC复合塑料琉璃瓦。

该机组采用机电一体化技术，具有生产效率高，结构合理紧凑，使用维护方便，寿命长的特点。

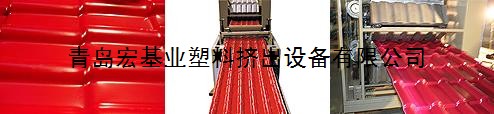

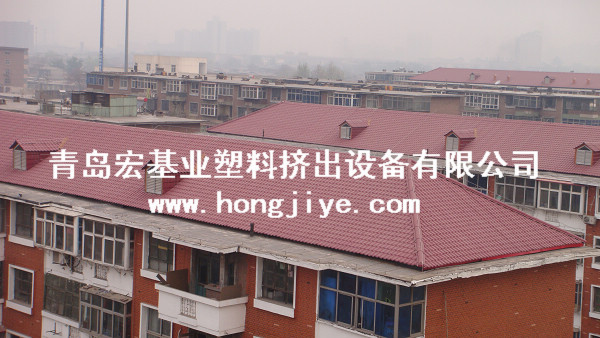

   塑料琉璃瓦生产线生产的产品不但具有外形美观、造型考究别致、品位高贵等特点，而且质地坚韧，光洁美观，经久耐用，还具有防火、防冻、防腐蚀等特殊功能。可广泛适用于花园式工厂、旅游风景区、亭台楼榭、宾馆别墅、展览馆、度假村、家庭等建筑。

二、主要技术参数

1、制品规格：（以下数据亦可按用户要求制作）

       波距：220mm  波高：31mm

       瓦厚：2-4mm  波宽：1050mm

       长度：任意设定长

2、最大生产能力：SJSZ-80 主机产量：400Kg/h

   SJ-65主机产量：80Kg/h

3、牵引速度： 300-3000mm/min

4、最大牵引力：20Kn

5、成型机中心高：1200mm

6、成型机最大外形尺寸：3.30mx1.80mx1.90m（长x宽x高）

锯切机最大外形尺寸：1.62mx2.00mx1.60m（长x宽x高）

牵引机最大外形尺寸：1.50mx0.40mx1.60m（长x宽x高）

接料架最大外形尺寸：3.00mx1.00mx1.15m（长x宽x高）

7、成型机配电电源：380V

烘箱加热功率： 3Kw（交流220V，50Hz）

电机功率：4Kw、电源，三相四线制（交流380V，50Hz）

8、成型机外接气源要求：排气量0.7m³/min

                     排气压力0.7Mpa

9、成型机冷却系统：8只冷却风机，总功率：8x370W

10、成型机参数若有改动恕不另行通知。

三、结构及工作原理

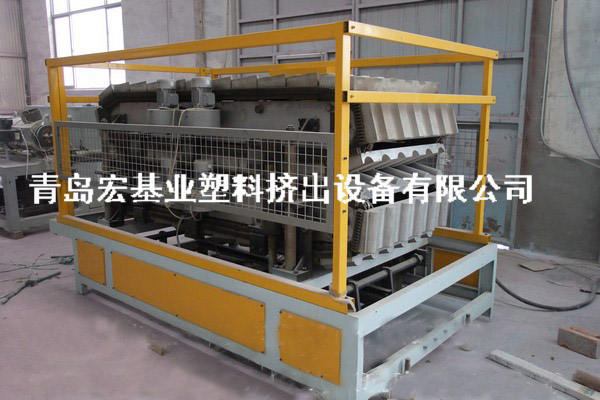

  该机组由成型机构，自动定长锯切机构，接料架，平板牵引机构，电器控制等部分组成。
